| Luogo di origine: | Cina |
|---|---|
| Marca: | OEM/OEM |
| Certificazione: | CE/UL |
| Numero di modello: | ST2601 |
| Quantità di ordine minimo: | 1pc |
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 7-30 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram/Paypal |
| Capacità di alimentazione: | 60000 pezzi/mese |
| Nome del prodotto: | Controllatore di temperatura digitale | Fasi:: | 1 Heat/1 si raffredda |
|---|---|---|---|
| Programmabilità:: | Non programmabile | Lampadina:: | Lampadina di Customied |
| Materiale:: | di plastica | OEM:: | Servizio OEM |
| Colore di corpo:: | Bianco | alimentazione:: | 230V,50HZ |
| Garanzia:: | Un anno | Stile di progettazione: | Moderno |

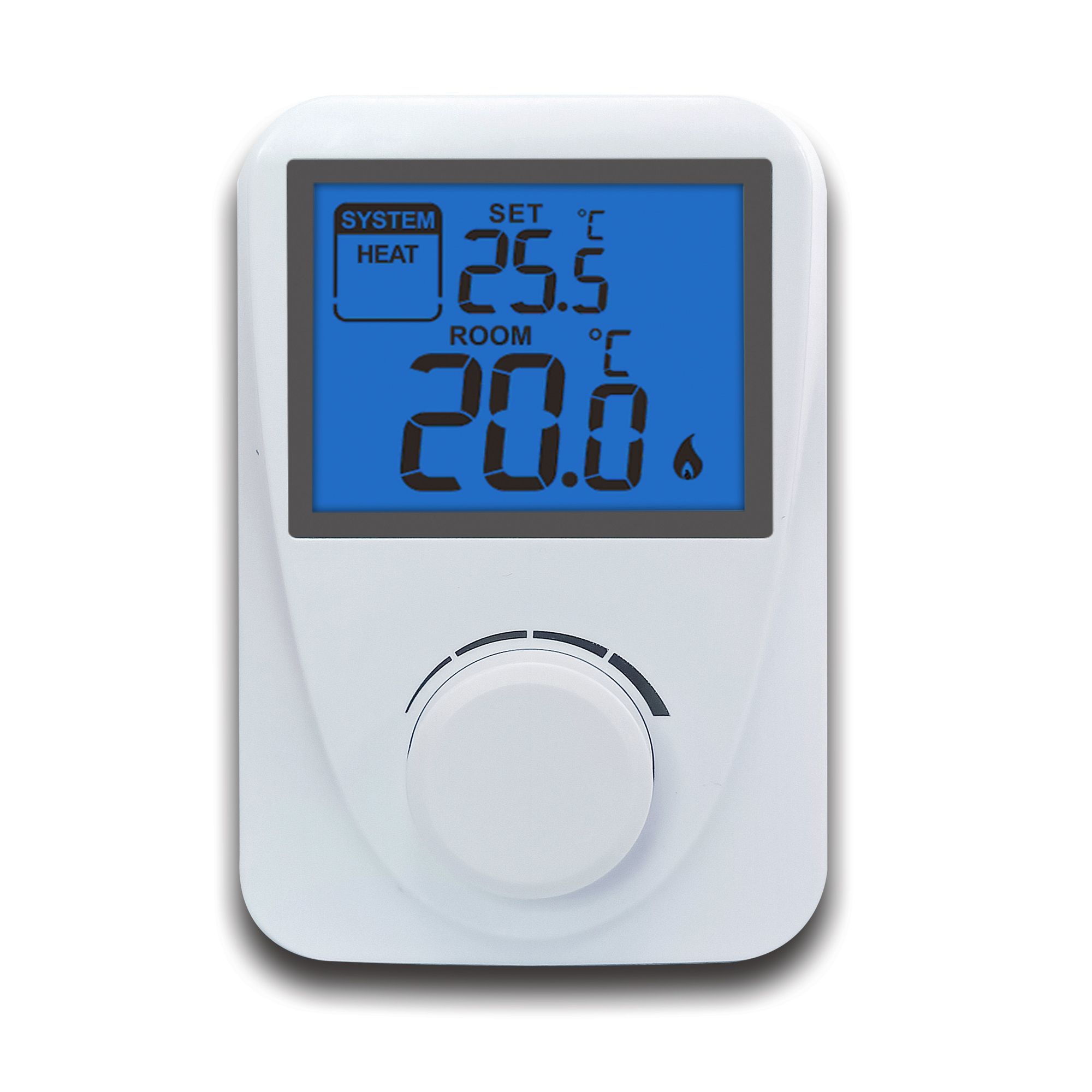

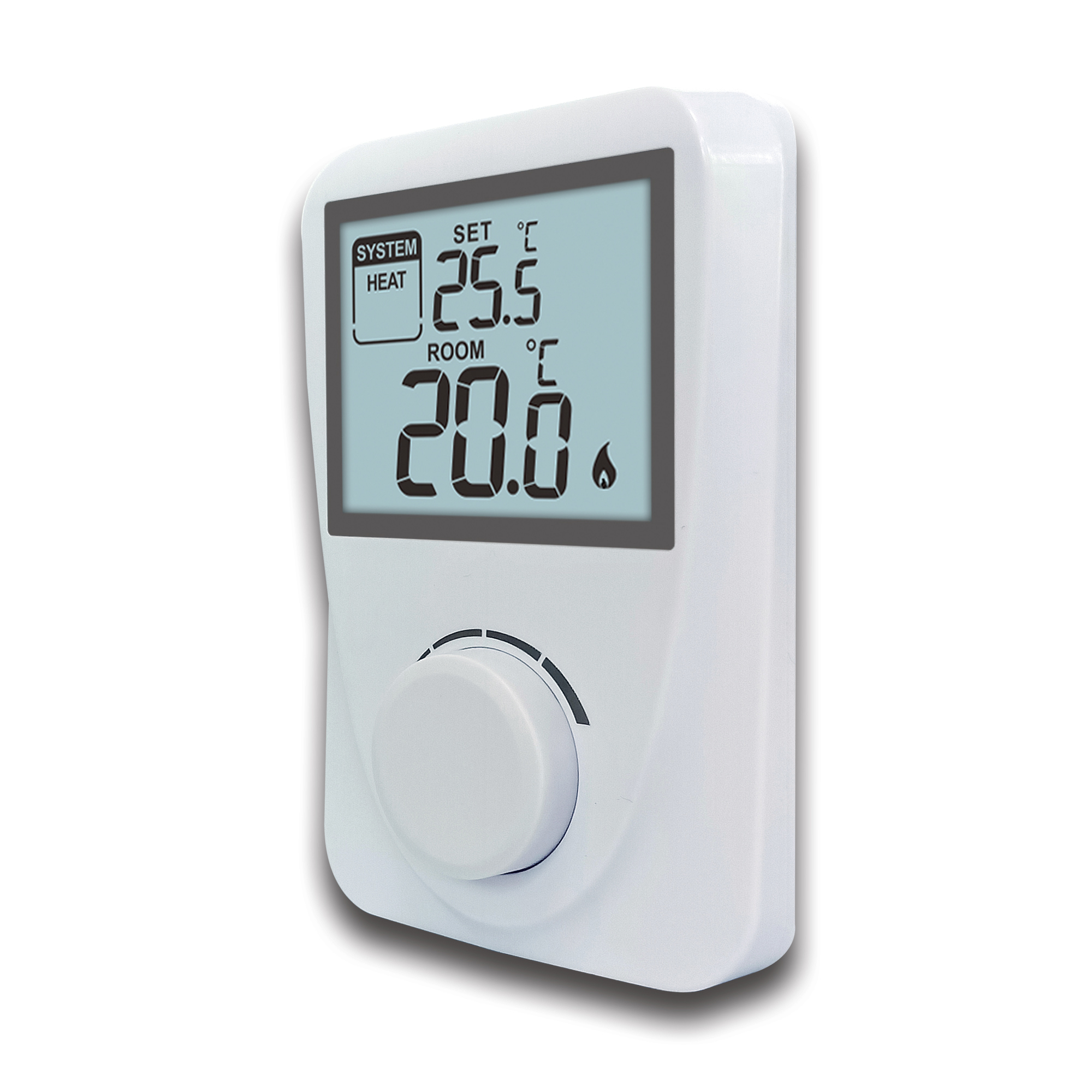

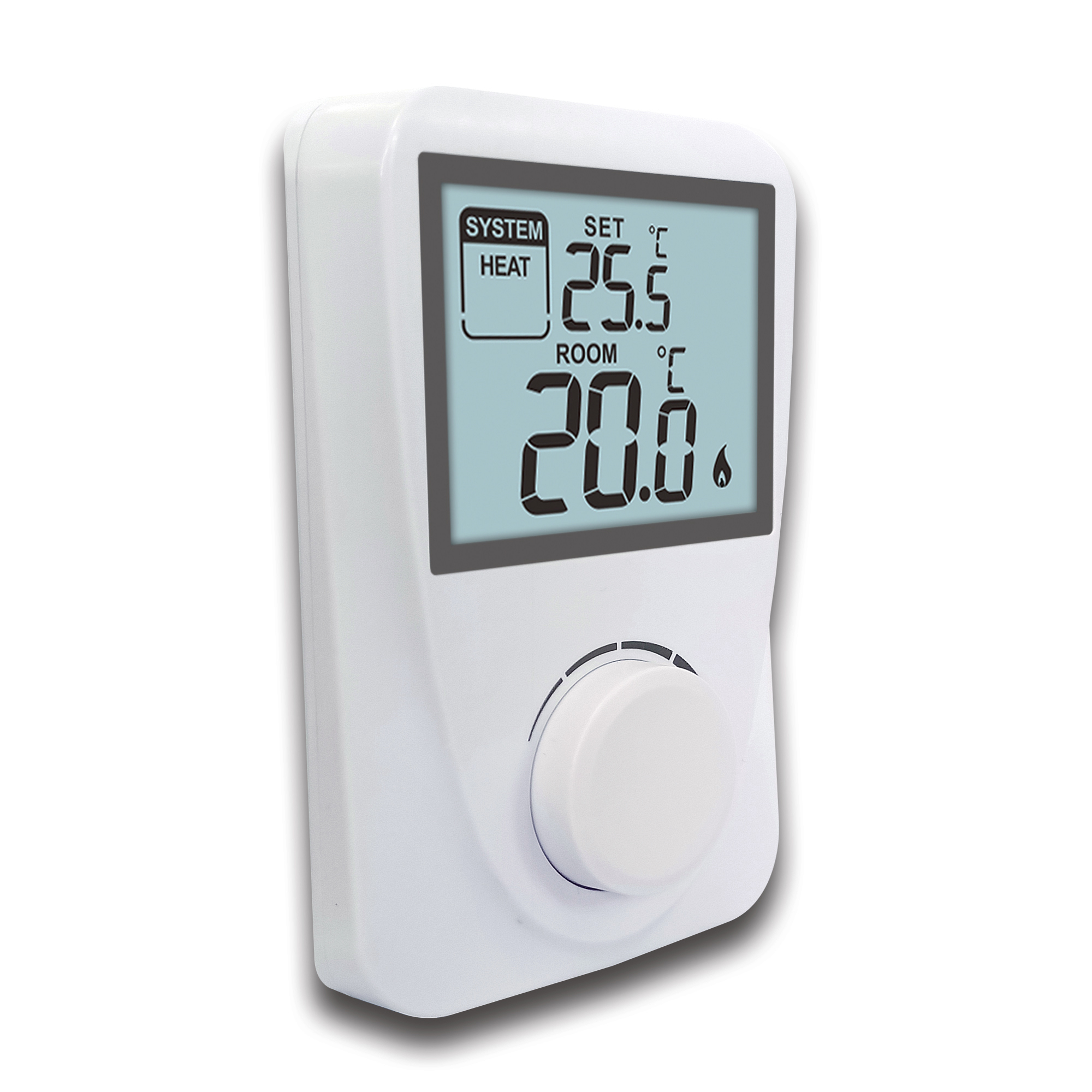

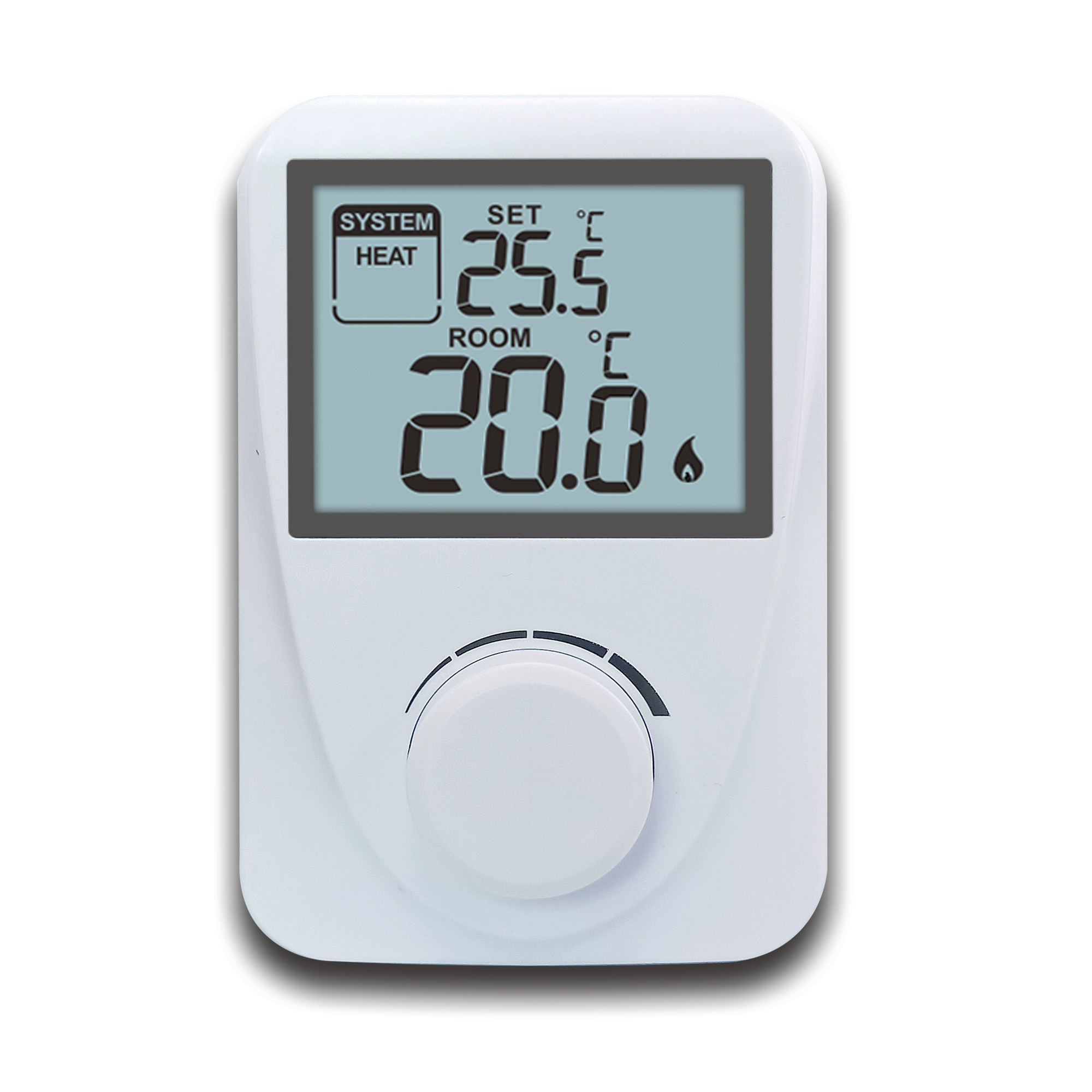

Facile da installare 230V Display LCD non programmabile Termostato domestico intelligente
Caratteristiche:
Termostato digitale
montato a parete
Interruttore di riscaldamento/spento/raffreddamento
Regolazione della calibrazione della temperatura ambiente
Fonte di alimentazione: 230 VAC,6(2)A,50/60 Hz per il filo rigido (cavo comune)
2*AAA 1.5V Batterie alcaline
Numero di modello: ST2601
| 1 | Nome del prodotto:Color Touch Heating Thermostat |
| 2 | Programmabilità: No |
| 3 | Intervallo di temperatura di visualizzazione: 0°C~40°C (in incrementi di 0,1°C) |
| 4 | Intervallo dei valori di regolazione: da 5°C a 35°C (in incrementi di 0,5°C) |
| 5 | Accuratezza di misura della temperatura:±1°C (a 20°C) |
| 6 | Luce di fondo: arancione/bianco/azzurro... |
| 7 | Metodo di alimentazione: 2 x batterie al litio AAA da 1,5 V |
| 8 | Dimensioni: 130 x 86 x 35 mm (senza porta) |
| 9 | Modalità di funzionamento:modalità di riscaldamento/spento/freddo |
| 10 | Classificazione del carico: 6 (2) A, 230 V |
| 11 | Corrente di attesa: < 70 uA, corrente di illuminazione ≤ 7,2 mA |
Cablaggio dei relè
1 ((NC), 2 ((COM), 3 ((NO)
Riscaldamento: collegare i due fili di collegamento del dispositivo da controllare ai terminali n. 3 (NO) e n. 2 (COM), ossia ai terminali del relè normalmente aperti
raffreddamento: i due fili di collegamento dell'apparecchiatura di raffreddamento devono essere collegati ai terminali n. 2 (COM) e n. 1 (NC), cioè ai terminali del relè normalmente chiusi.
• Per evitare scosse elettriche, sostituire il coperchio interno rimosso per il collegamento dei fili dopo il completamento del processo di montaggio.
Il termostato deve essere installato e collegato da un professionista qualificato. Seguire sempre le istruzioni del produttore quando si collega il termostato a qualsiasi apparecchio di riscaldamento o raffreddamento.
La tensione che appare al terminale n. 1, n. 2 o n. 3 dipende solo dal sistema da controllare, pertanto le dimensioni del filo sono determinate dal tipo di dispositivo da controllare.La lunghezza del filo non ha importanza..
Modalità di esecuzione
Tenere premuto il pulsante di selezione per 5 secondi per accedere all'interruttore di modalità di funzionamento del sistema, quindi girare il pulsante per scegliere una modalità diversa tra:
-- HEAT (Heating): regolare la temperatura girando il quadrante
- Non lo so.COOL (Cooling): regolare la temperatura girando il quadrante
- Non lo so.OFF (Frost Protection): inizia a riscaldarsi quando la temperatura ambiente è inferiore a 7°C
Quindi premere nuovamente il quadrante per confermare la modalità di funzionamento o attendere 10 secondi per confermare l'impostazione automaticamente.
Calibrare la temperatura
calibrazione della temperatura e impostazioni SWING): tenere premuto il quadrante per 5 secondi per accedere all'impostazione dell'interruttore di modalità e selezionare la modalità HEAT o COOL,quindi premere il quadrante per accedere all'interfaccia di calibrazione della temperatura.0~+3.0, in incrementi di 0,5°C); girare il quadrante per impostare il valore desiderato, quindi premere nuovamente il quadrante per impostare il valore di oscillazione tra 0,2 e 2°C.
Ristabilire il termostato sullo standard di fabbrica
Togliere le batterie poi rimetterlo, tenere premuto il quadrante fino a quando non viene visualizzata la schermata completa poi rilasciare, la modalità di funzionamento predefinita è HEAT, significa che il termostato è stato ripristinato alle impostazioni predefinite di fabbrica.
